前言

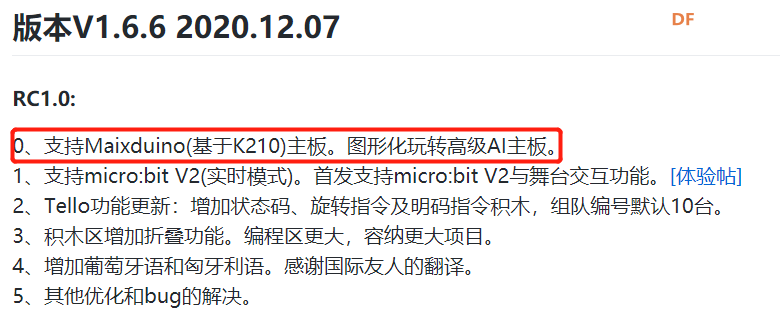

【喜大普奔】在最新的mind+ 1.6.6版本更新中，我们可以看到了Mind+从1.6.6版本开始支持基于K210主控的Maixduino主控板，可满足对于K210开发有兴趣的用户。
在这里插入图片描述
这里给mind+的研发团队加个鸡腿！之前做了几期【MaixPy 教程】从今天起开始编写有关Maixduino 的相关教程！

准备阶段

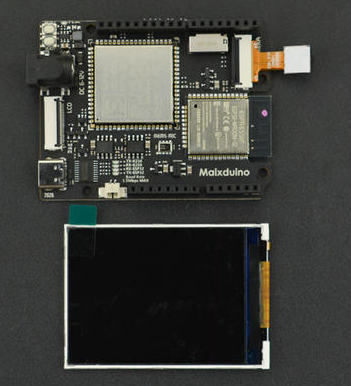

工欲善其事，必先利其器 我们也知道在DF商城或者淘宝上购买的Maixduino套件是这样子的
在这里插入图片描述
在日常学习中，难免会将摄像头、液晶屏的排线弄坏。所以我们在学习Maixduino之前，先给我们的Maixduino 穿上一套防护服。这里就需要用到3D打印机，没有3D打印机的小伙伴当然也可以去某宝3D代打。

3D打印Maixduino外壳

感谢komix 在T站发布的模型，如果有需要可以在此链接进行下载，模型我也会放置文末的附件中。

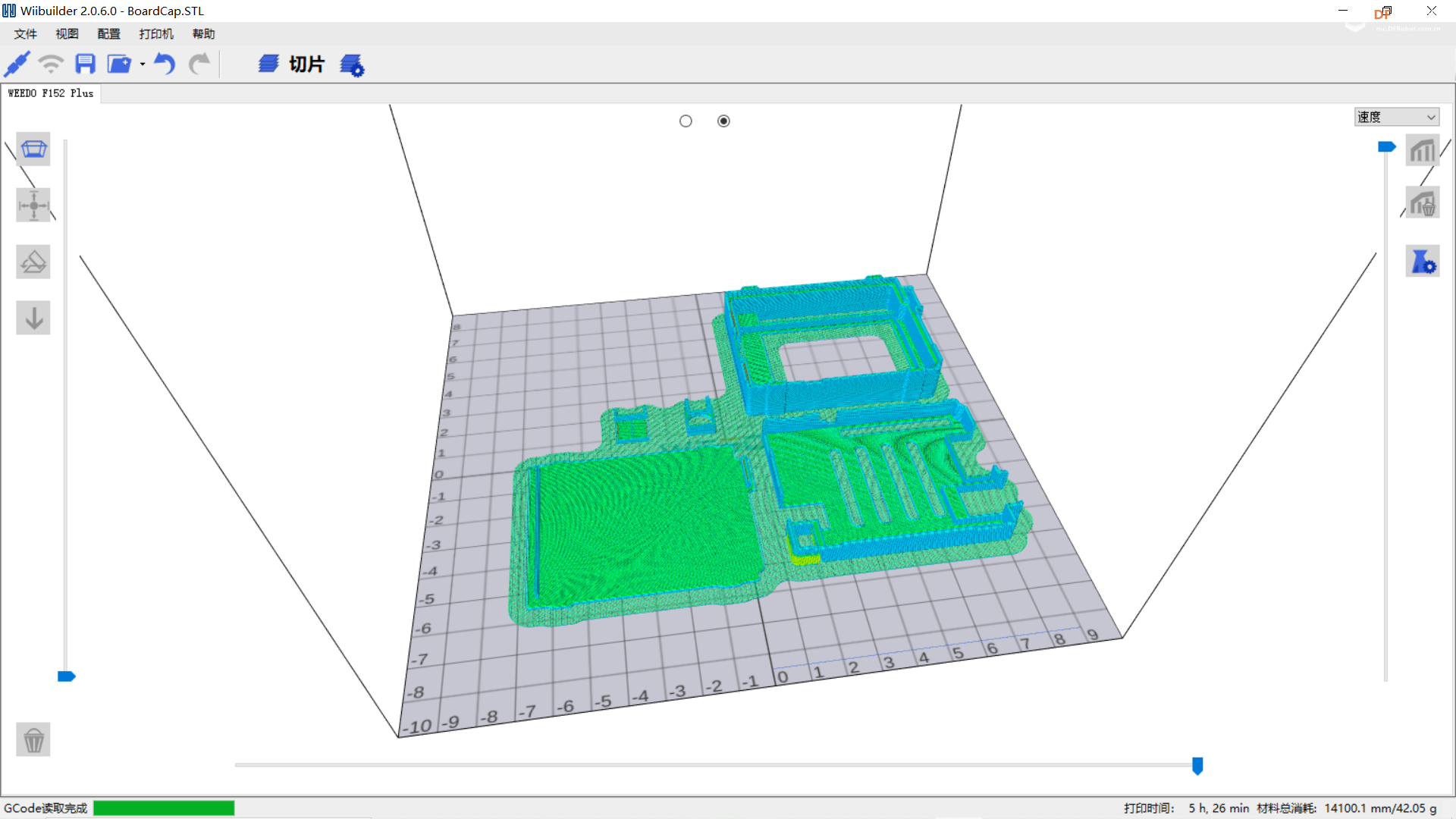

①：对模型进行切片
在这里插入图片描述

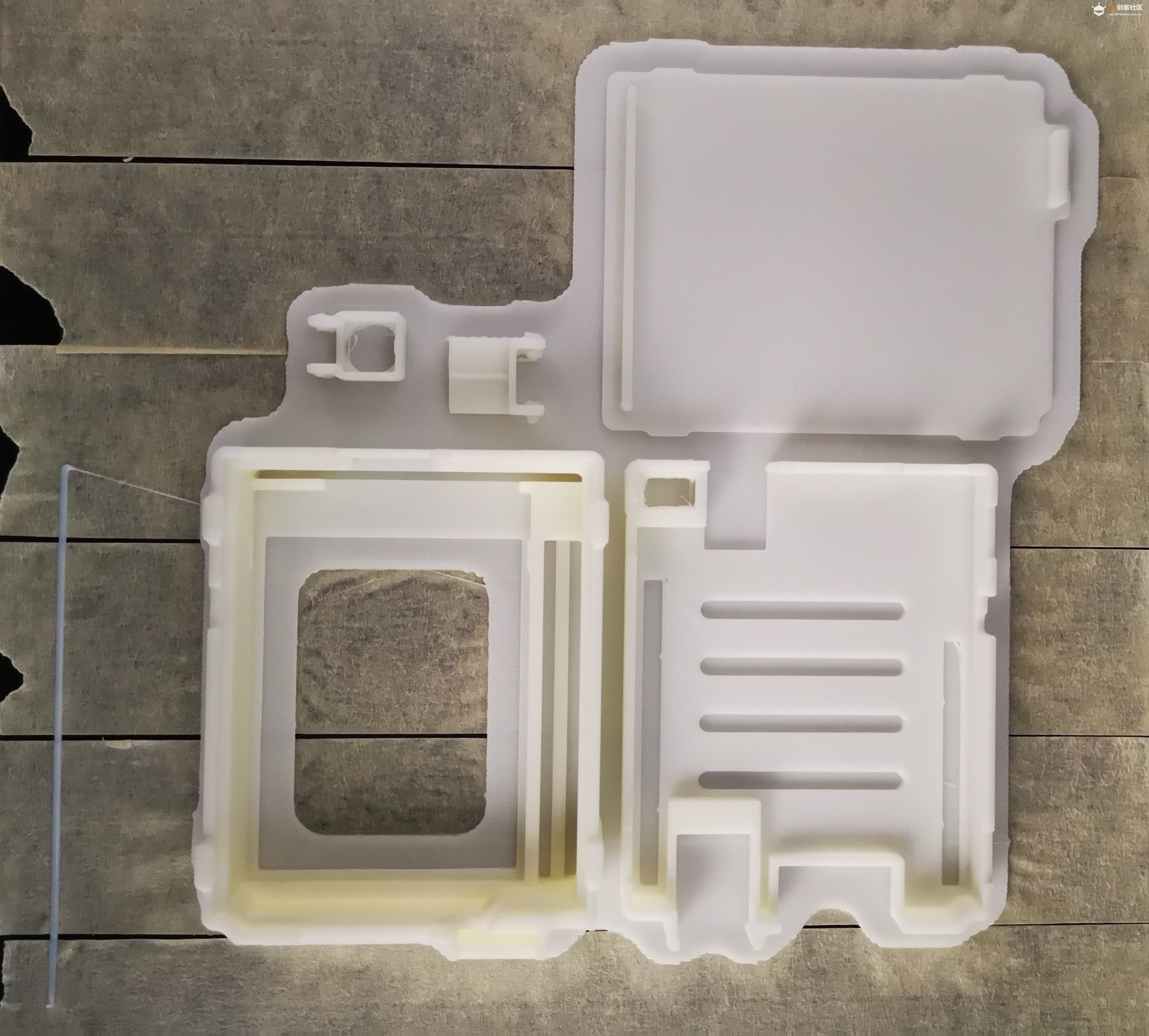

②：3D打印外壳

在这里插入图片描述

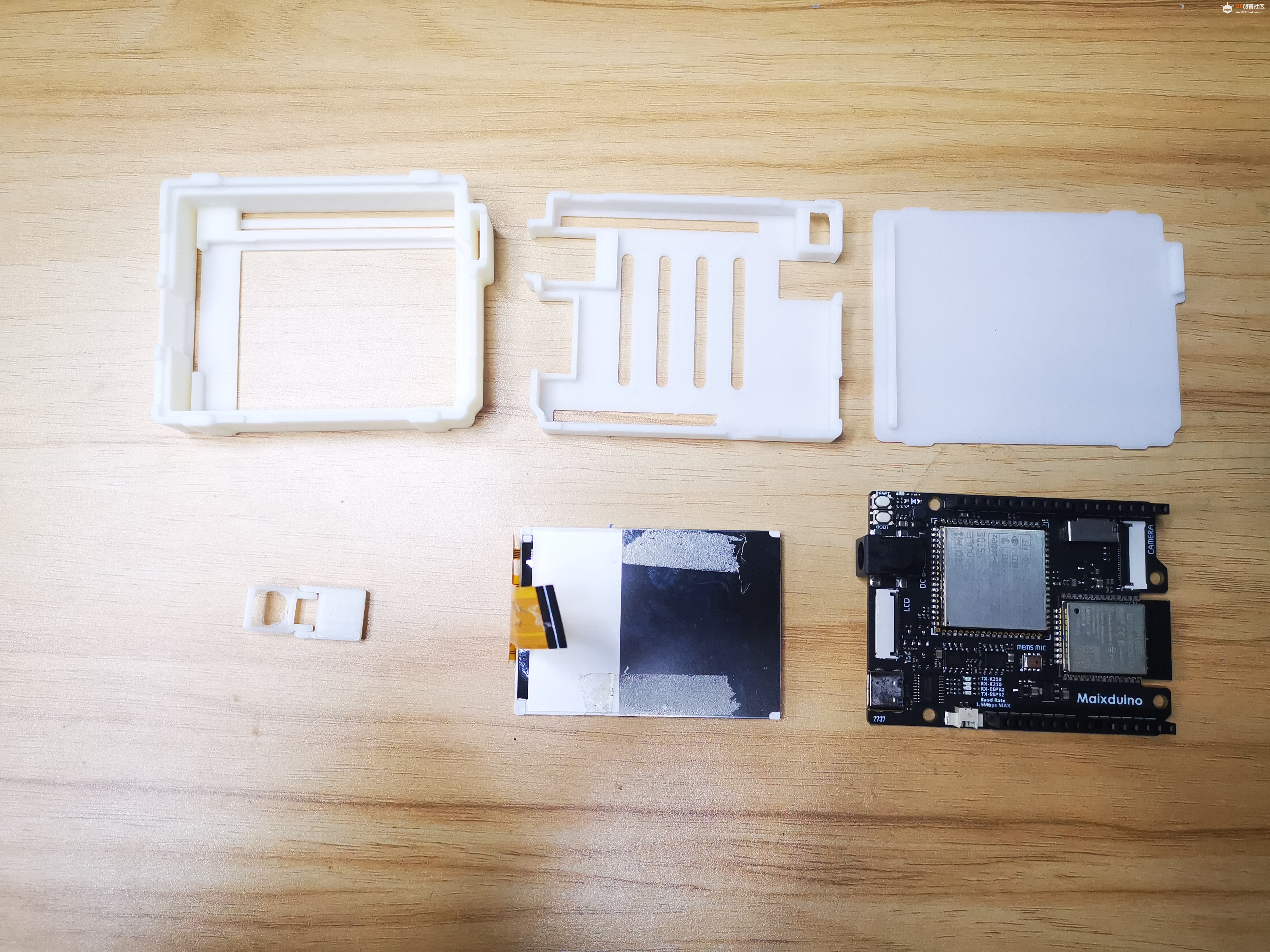

开始组装

在这里插入图片描述

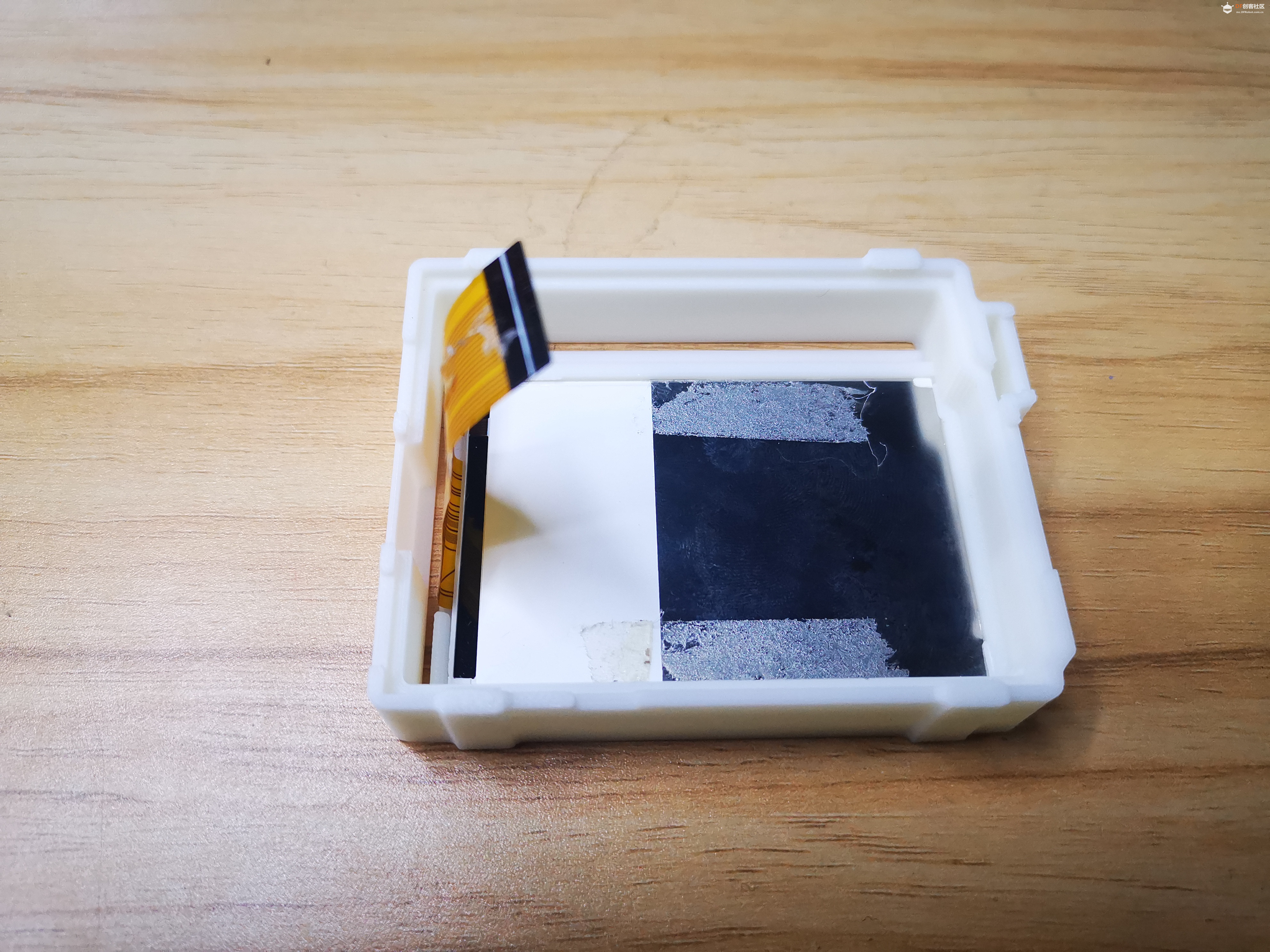

1、开始组装液晶屏（这里组装液晶屏的时候，一定要小心，用力过猛，可能会失去一个屏幕。。。。）
在这里插入图片描述

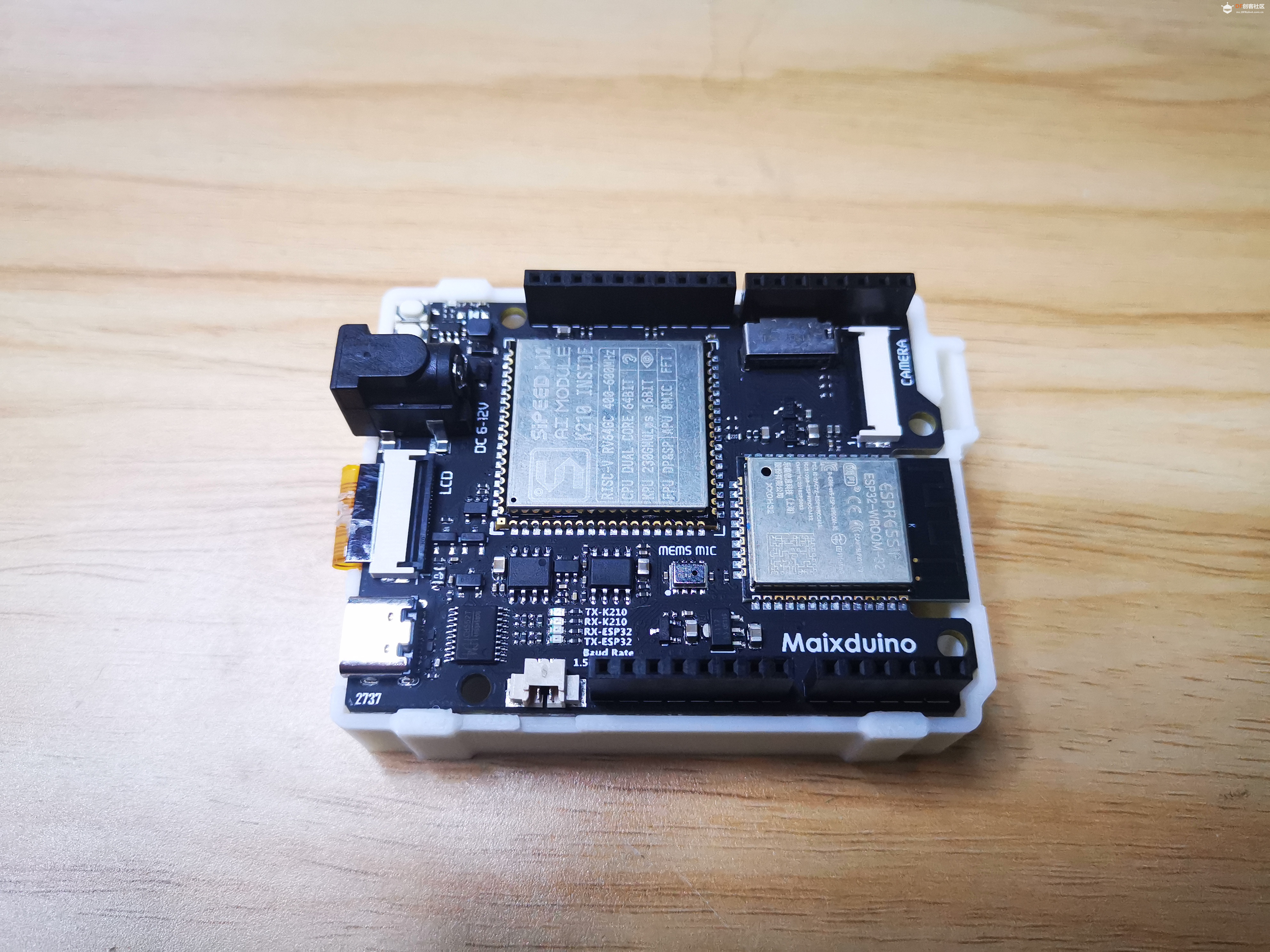

2、安装主控板（因为我手头上没有合适的扬声器，所以就可以打扬声器的结构件）
在这里插入图片描述

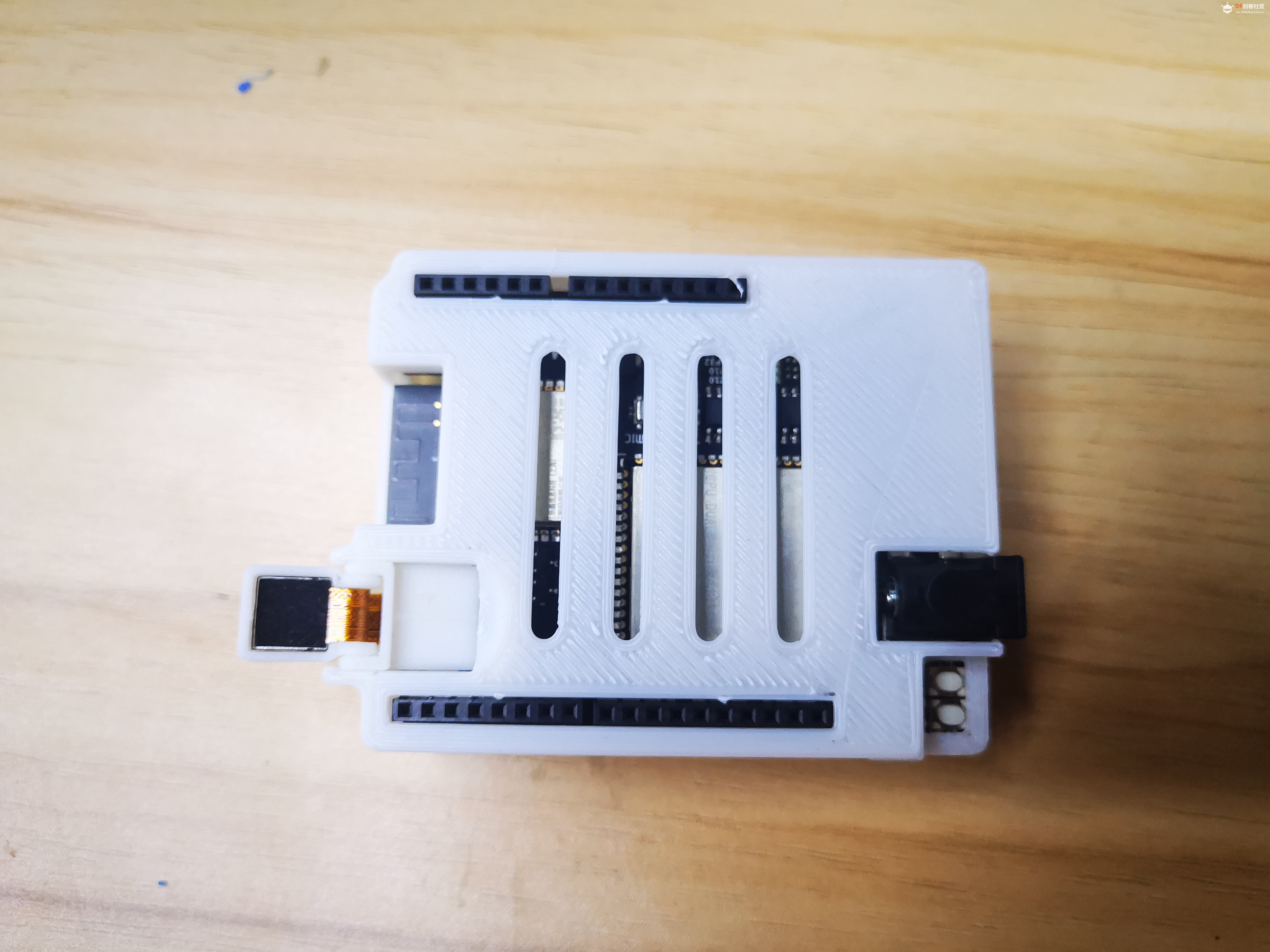

3、安装盖板和摄像头
在这里插入图片描述
在这里插入图片描述

小试牛刀

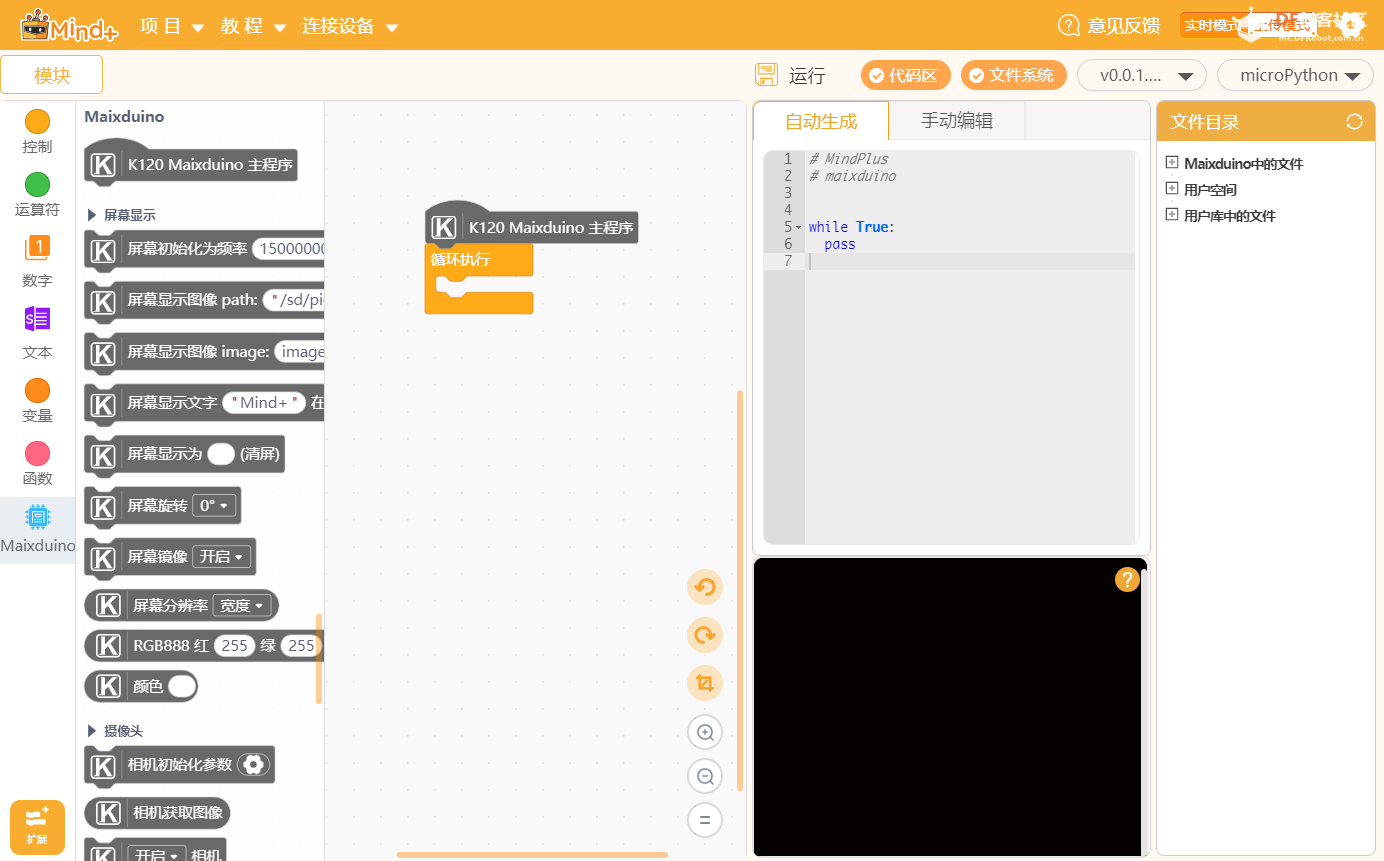

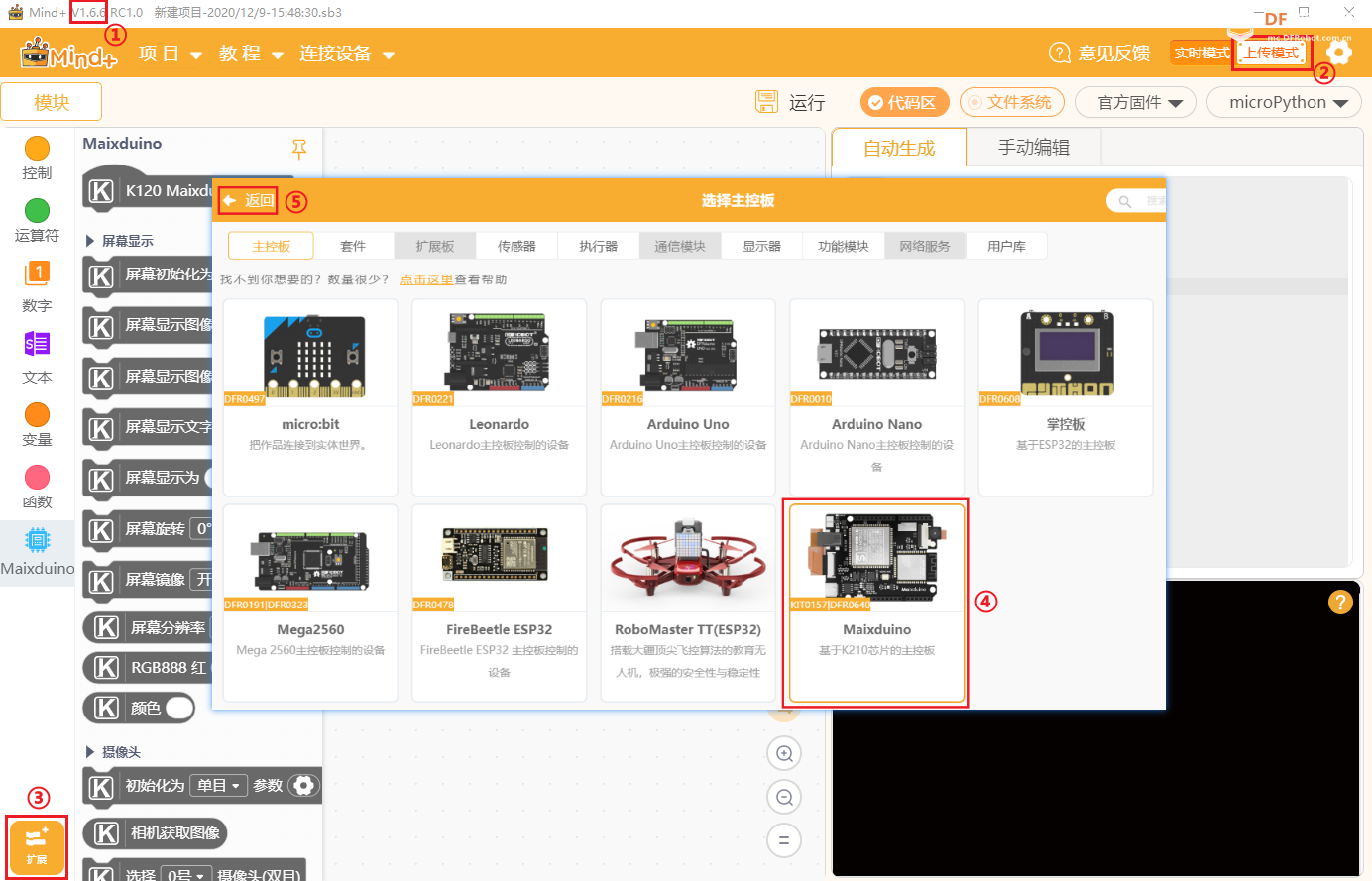

1、打开Mind+，切换至上传模式，扩展库中选择主控板下的Maixduino后返回主界面
在这里插入图片描述
在这里插入图片描述
2、用Maixduino 显示一张图像。
首先准备一张TF卡，存一张我们的我们想要显示的照片（格式为：jpg格式，分辨率为：320 * 240，这里用了bmp, 和 png 格式都会报错）

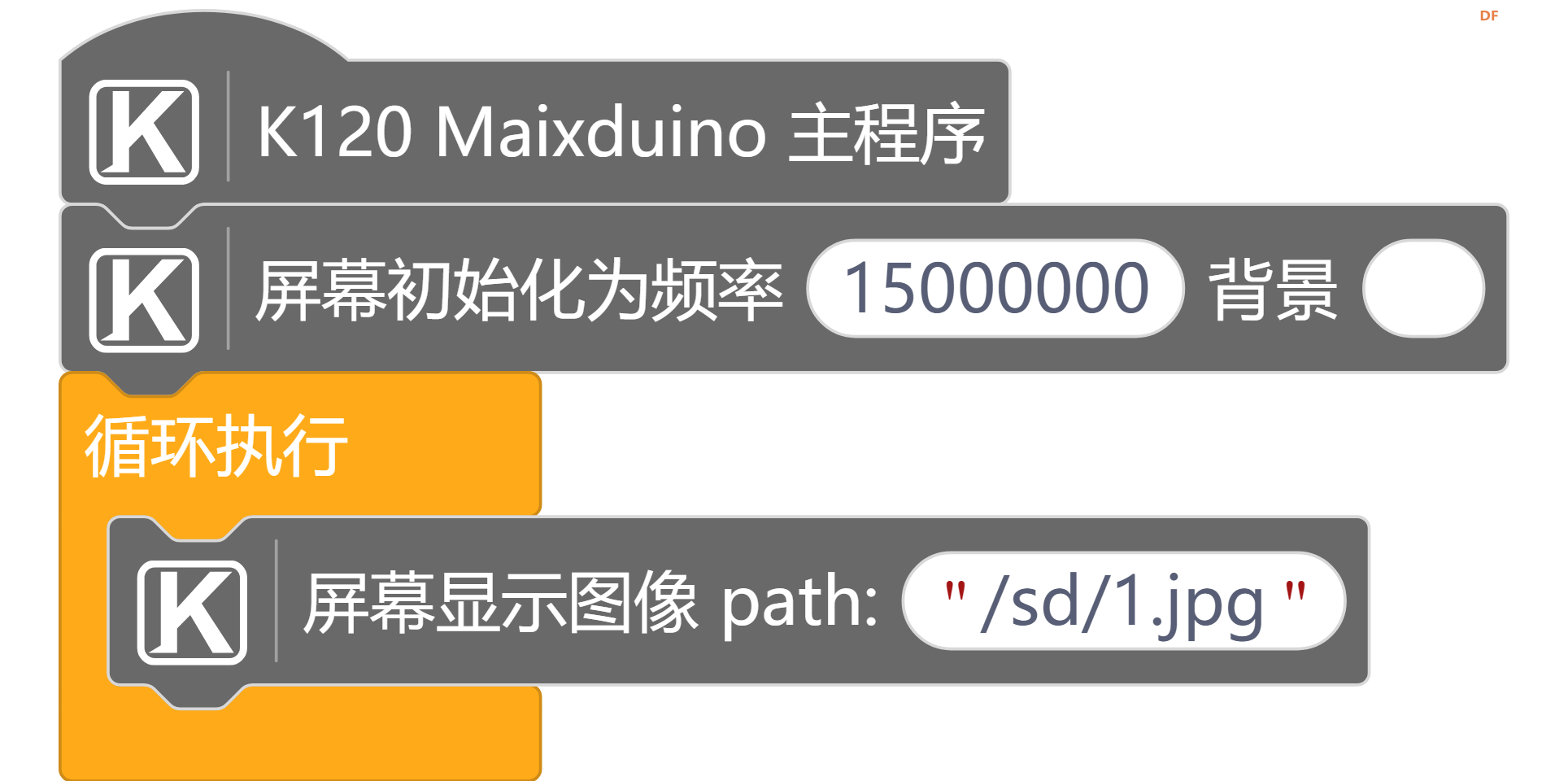

程序代码：
在这里插入图片描述

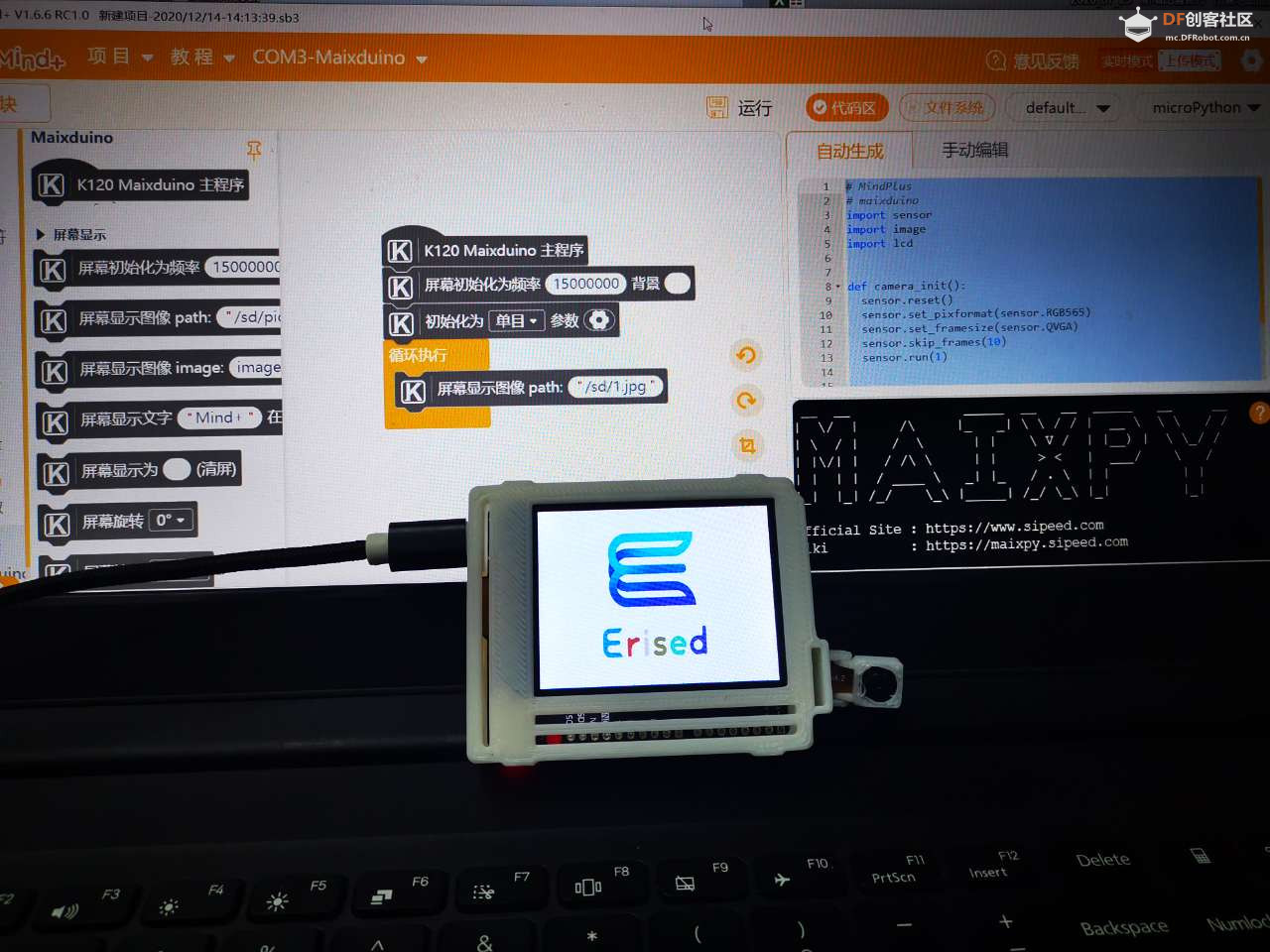

实现效果：
在这里插入图片描述
更多有关Maixduino 的教程，敬请期待。更多教程欢迎访问个人博客：www.hockel.club
